اختبار الفصل الثاني في مادة العلوم الفيزيائية للسنة الأولى متوسط الموضوع 6

ا لمستـوى: الأولى مـتوسـط.

المــدة: ساعـة ونصف (1^سا و30^د)

التمرين الأول:

أربط بسهم بين عناصر المجموعة (أ) و ما يناسبها في المجموعة (ب) .

المجموعة(أ) المجموعة (ب)

– في الدارة من نوع “و” – ناقل جيد للكهرباء

– دور الحبابة – القاطعتين موصولتين على التسلسل

– قطبي العمود الكهربائي – حماية سلك التوهج ( التنغستان)

– في الدارة من نوع ” أو ” – غير متماثلين

– النحاس – القاطعتين موصولتين على التفرع

– الزجاج الأسود – عازل للكهرباء

ا لتمرين الثاني:

لاحظ المخطط جيدا

اختبار الفصل الثاني في مادة العلوم الفيزيائية للسنة الأولى متوسط

.

1)- ما نوع هذه الدارة ؟…………………….لماذا؟………………

2)- أرسم جدول الحقيقة لهذه الدارة.

3)- ماهي الحالة المنسبة للمخطط ؟………………………..

4)- يريد أحد التلاميذ التحكم في مصباحين من مكانين مختلفين :

أ)- مانوع الربط المناسب بين المصباحين ؟………………………….

ب)- مانوع الدارة المستعملة ؟ ………………………….

ج)- ماهو عدد القواطع المستعملة ؟ ……………………..

د)- مانوع كل قاطعة ؟………………………..

هـ) أرسم مخطط لهذه الدارة .

التمرين الثالث.

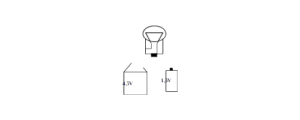

لدينا مصباح كهربائي و عمود كهربائي و بطارية أعمدة

كما هو موضح في الشكل

اختبار الفصل الثاني في مادة العلوم الفيزيائية للسنة الأولى متوسط

.

1)- إذا علمت أن المصباح يحمل الدلالة 6V

وصل بين هذه العناصر كي يتوهج بصفة عادية .

2)- نريد إضافة مصباح آخر مماثل للأول في هذه الدارة

كيف يجب توصيله حتى يتوهج المصباحين بصفة عادية ؟

………………………..

3)- أرسم بعد ذلك مخطط لهذه الدارة ( بعد إضافة المصباح )

التمرين الرابع :

أتمم إملاء الجدول:
